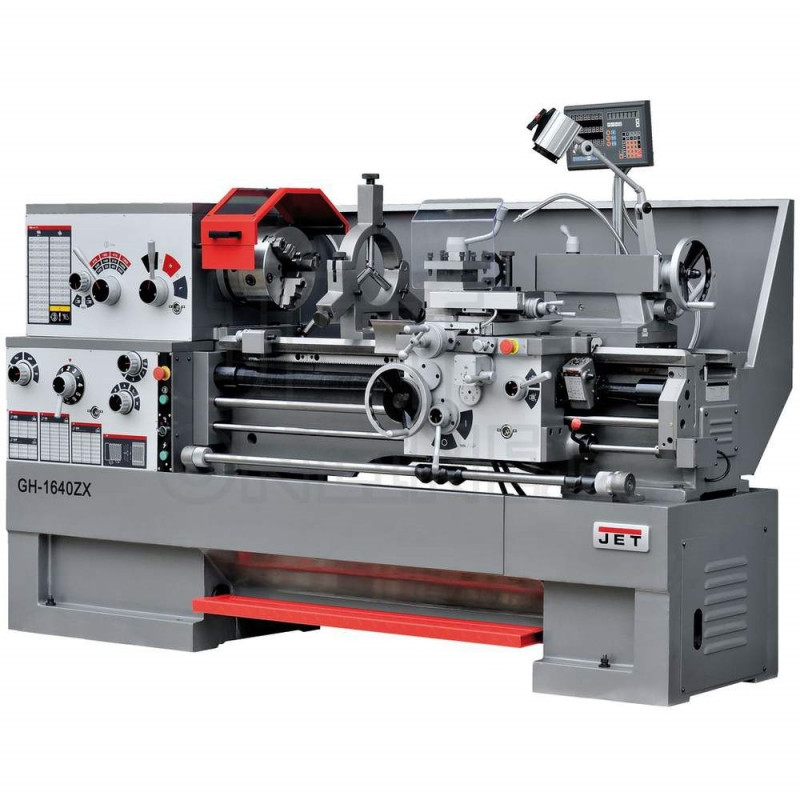

Токарно-винторезный станок JET GH-1640 ZX DRO

Токарно-винторезный станок JET GH-1640 ZX DRO: Мощь и точность для промышленной обработки

Токарно-винторезный станок JET GH-1640 ZX DRO - это высокопроизводительное промышленное оборудование, разработанное для интенсивной эксплуатации в машиностроительных цехах, на крупных производствах, в ремонтных и инструментальных мастерских. Эта модель относится к серии ZX, что подчеркивает ее усиленную конструкцию и способность справляться с самыми сложными задачами по металлообработке. Интегрированная система цифровой индикации (DRO) по трем осям значительно повышает точность позиционирования и удобство работы оператора, минимизируя вероятность ошибок.

Ключевые особенности JET GH-1640 ZX DRO:

• Высокая производительность и универсальность:
  • Максимальный диаметр обточки над станиной составляет 400 мм (16 дюймов), что позволяет обрабатывать крупные детали.
  • Расстояние между центрами – 1000 мм (40 дюймов), идеально подходит для длинных заготовок.
  • Диаметр обточки над поперечным суппортом – 254 мм (10 дюймов).
  • Возможность обработки деталей диаметром до 640 мм (25,7 дюйма) при снятом мостике станины (GAP), при длине GAP-мостика 310 мм.
• Мощный привод и надежная коробка передач:
  • Оснащен мощным двигателем 5,6 кВт (7,5 л.с.), обеспечивающим высокий крутящий момент и стабильную работу даже при тяжелых режимах резания.
  • 12 ступеней скорости вращения шпинделя в диапазоне от 25 до 1800 об/мин позволяют выбрать оптимальный режим для различных материалов и операций.
  • Механизм привода шпинделя и коробка передач постоянно работают в масляной ванне, что значительно увеличивает их надежность и срок службы.
  • Все шестерни в передней бабке и коробке передач закалены, отшлифованы и отполированы, гарантируя тихую работу и высокую точность передачи крутящего момента.
  • Функция толчкового режима работы шпинделя для удобства установки и проверки заготовки.
• Прецизионная точность и жесткость конструкции:
  • Массивная станина из серого чугуна: Обеспечивает исключительную жесткость, стабильность и превосходную виброустойчивость, что является основой для достижения высокой точности обработки и чистоты поверхности.
  • Закаленные и отшлифованные направляющие станины: Выполнены по эксклюзивному протоколу приемки JET с сертифицированными допусками (DIN 8606), что гарантирует долговечность и сохранение прецизионной точности.
  • Регулировка зазоров направляющих: Осуществляется при помощи клиновых планок, позволяя компенсировать естественный износ и поддерживать точность станка на протяжении всего срока службы.
  • Проходное отверстие шпинделя: 80 мм (3-1/8 дюйма), что позволяет обрабатывать длинные прутки большого диаметра.
  • Шпиндель с креплением D1-8 (DIN 55029) и конусом МК-7 установлен на высокоточных подшипниках, обеспечивая минимальное биение.
  • Централизованная система подачи смазки продольного суппорта обеспечивает равномерное смазывание и снижение износа.
  • Регулируемая в поперечном направлении задняя бабка для точения конусов. Конус пиноли задней бабки МК-4, ход пиноли 150 мм.
• Интегрированная система цифровой индикации (DRO):
  • Установлены высокоточные цифровые линейки (УЦИ) по трем осям (X, Z, Z1), что обеспечивает высокую точность измерений и значительно облегчает работу оператора, исключая ошибки чтения и ускоряя процесс обработки.
• Расширенная функциональность для нарезания резьбы и подач:
  • Универсальная коробка подач: Позволяет нарезать широкий диапазон метрических (24 шага, 0,5 – 20 мм), дюймовых (61 шаг, 1-5/8 – 72 TPI), модульных (20 шагов, 0,25 – 10 MP) и питчевых (45 шагов, 3-1/4 – 96 DP) резьб без замены шестерен.
  • Широкий диапазон продольных (46 подач, 0,06 – 1,7 мм/об) и поперечных (36 подач, 0,03 – 0,85 мм/об) подач для достижения идеальной чистоты поверхности и оптимальной скорости обработки.
  • Пятипозиционный управляющий вал с кулачками для автоматической остановки каретки, повышающей производительность.
• Комплектация и безопасность:
  • Поставляется с необходимыми принадлежностями для немедленного начала работы.
  • Оснащен защитными кожухами, концевыми выключателями, аварийной кнопкой, обеспечивая высокий уровень безопасности оператора.
  • Полноразмерный защитный кожух от брызг и система подачи СОЖ для чистой и эффективной работы.
  • Съемный поддон для сбора стружки для удобства обслуживания.
  • Опорные подушки и выравниватели для надежной установки.

Применение JET GH-1640 ZX DRO:

• Крупносерийное и мелкосерийное производство сложных деталей в машиностроении.
• Изготовление и ремонт высокоточных компонентов в инструментальных и ремонтных цехах.
• Обработка заготовок из различных металлов, включая высокопрочные стали, чугун, цветные металлы и сплавы.
• Использование в учебных заведениях для подготовки высококвалифицированных специалистов.

JET GH-1640 ZX DRO является надежным и высокоточным токарно-винторезным станком индустриального класса, способным выполнять широкий спектр задач с максимальной эффективностью и повторяемостью, что делает его незаменимым активом для любого современного производства.
