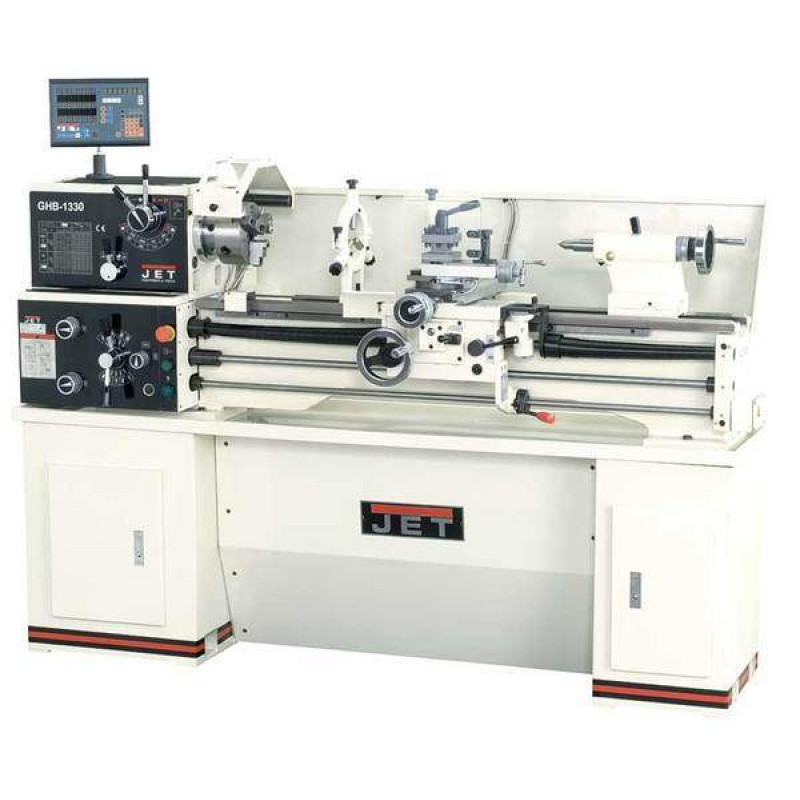

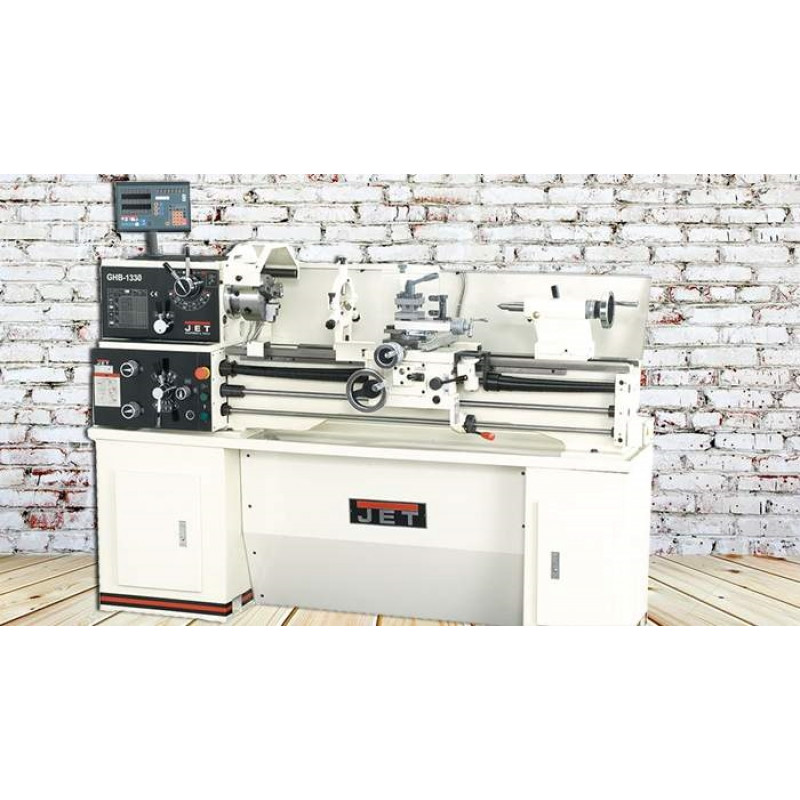

Токарно-винторезный станок JET GHB1330A DRO

Токарно-винторезный станок JET GHB1330A DRO: Точность и эффективность с цифровой индикацией

Токарно-винторезный станок JET GHB1330A DRO - это усовершенствованная версия популярной модели GHB1330A, предназначенная для высокоточных и продуктивных токарных работ в различных сферах: от мелкосерийного производства и ремонтных мастерских до учебных заведений и частных студий. Ключевым отличием этой модели является предустановленное устройство цифровой индикации (УЦИ) по 2 осям, которое значительно повышает точность и скорость работы оператора, минимизируя вероятность ошибок. Сочетая в себе надежность, проверенную временем конструкцию и современные цифровые технологии, JET GHB1330A DRO является идеальным решением для обработки широкого спектра металлических заготовок.

Ключевые особенности JET GHB1330A DRO:

• Мощный двигатель: Оснащен производительным двигателем мощностью 1,5 кВт (S1 100%) / 2,8 кВт (S6 40%), работающим от трехфазной сети 380 В. Это обеспечивает достаточный крутящий момент для обработки различных материалов и стабильную работу под нагрузкой, что важно для поддержания высокой производительности.
• Оптимальная производительность:
  • Максимальный диаметр обточки над станиной составляет 330 мм.
  • Расстояние между центрами – 760 мм, что позволяет работать с достаточно длинными заготовками.
  • Диаметр обточки над поперечным суппортом – 197 мм.
• Широкий диапазон скоростей: Шпиндель имеет 8 ступеней скорости вращения в диапазоне от 70 до 2000 об/мин. Это обеспечивает гибкость в выборе оптимального режима резания для различных материалов и типов обработки, от черновой до чистовой.
• Высокоточный шпиндель: Шпиндель с конусом МК-5 (МТ-5, присоединение Camlock, DIN 55029 KK4) и проходным отверстием диаметром 38 мм обеспечивает жесткую фиксацию инструмента и позволяет работать с прутками среднего диаметра.
• Исключительная точность и жесткость конструкции:
  • Массивная чугунная станина: Станина станка, изготовленная из высококачественного чугуна, закалена в индукционной печи и прецизионно отшлифована. Её массивная конструкция гарантирует высокую жесткость, виброустойчивость и долговечность, что является основой для точной обработки.
  • Закаленные и отшлифованные шестерни: Все шестерни в передней бабке закалены и отшлифованы, что обеспечивает тихую работу, высокую точность передачи и долговечность механизма.
  • Механизм привода шпинделя в масляной ванне: Обеспечивает постоянную смазку, снижая износ и продлевая срок службы.
  • Регулировка зазоров направляющих: Регулировка зазоров направляющих при помощи клиновых планок позволяет сохранять точность станка на протяжении всего срока службы, минимизируя люфты.

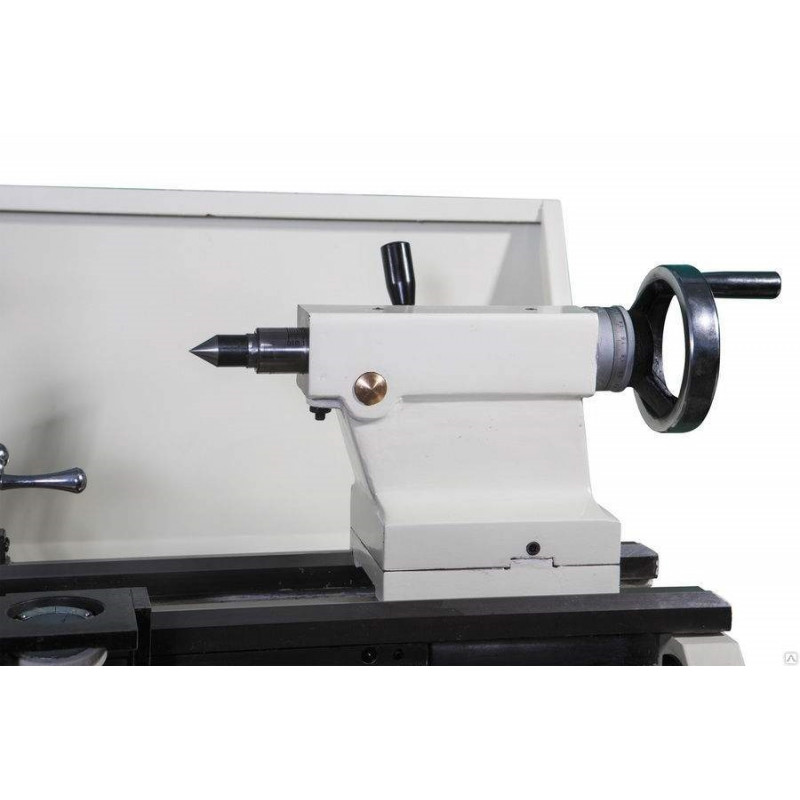

  • Регулируемая задняя бабка: Возможность поперечной регулировки задней бабки для точения конусов расширяет функционал станка.
• Расширенная функциональность для нарезания резьбы и подач:
  • Коробка передач: Позволяет нарезать широкий диапазон метрической (23 шага, 0,45 - 10,0 мм) и дюймовой (38 шагов, 3,5 - 80 TPI) резьбы без необходимости частой замены шестерен в гитаре.
  • Автоматическая продольная (60 типов, 0,045 - 0,826 мм/об) и поперечная (60 типов, 0,016 - 0,188 мм/об) подачи суппорта обеспечивают равномерное и контролируемое перемещение.

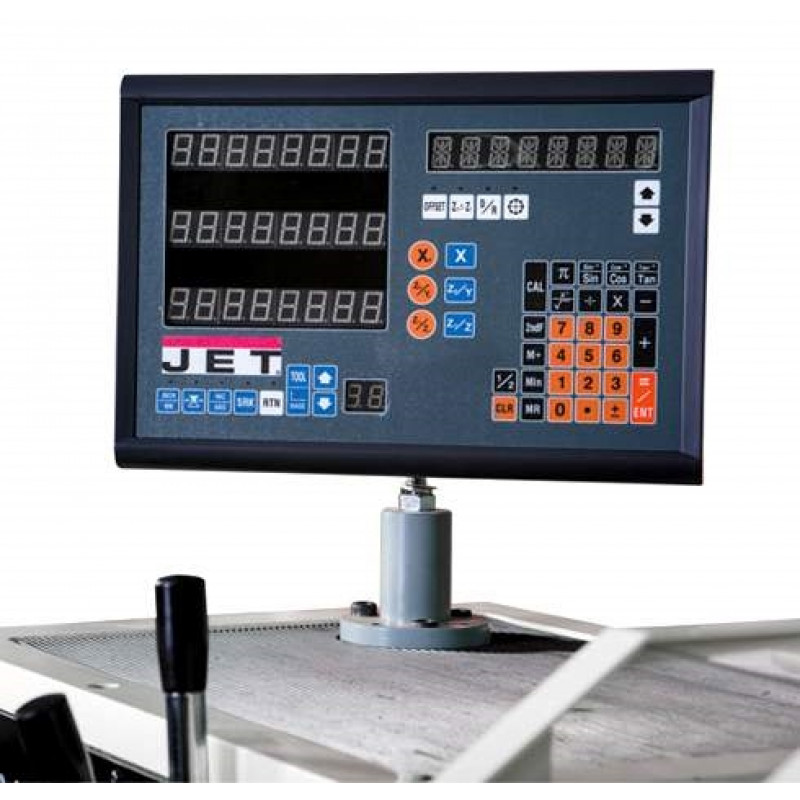

• Устройство цифровой индикации (DRO): Предустановленное УЦИ по 2 осям с ценой деления 0,005 мм значительно повышает точность позиционирования, снижает вероятность ошибок при считывании и увеличивает скорость работы оператора, обеспечивая максимальный комфорт.
• Удобство и безопасность эксплуатации:
  • Ножной тормоз шпинделя: Обеспечивает быструю и безопасную остановку вращения шпинделя.
  • Защитный кожух патрона с концевым выключателем: Повышает безопасность оператора, предотвращая запуск станка с открытым кожухом.
  • Защитный экран резцедержателя и задняя стенка: Дополнительно защищают от стружки и брызг СОЖ.
  • Указатель резьбы: Упрощает настройку для нарезания резьбы.
  • Выдвижной поддон для сбора стружки: Упрощает очистку и обслуживание.
  • Лампа освещения рабочей зоны: Обеспечивает хорошую видимость.
  • Концевой упор продольного перемещения: Повышает точность и повторяемость операций.

Применение JET GHB1330A DRO:

• Мелкосерийное производство высокоточных деталей в машиностроении, приборостроении.
• Ремонтные мастерские, автосервисы и инструментальные цеха, где важна высокая точность.
• Учебные заведения и профессионально-технические колледжи для практической подготовки специалистов с современным оборудованием.
• Изготовление нестандартных деталей, оснастки и приспособлений с повышенными требованиями к точности.

JET GHB1330A DRO - это оптимальный выбор для тех, кто ищет надежный, точный и производительный токарно-винторезный станок с современными функциями, обеспечивающими максимальный контроль и качество обработки металлических изделий.
