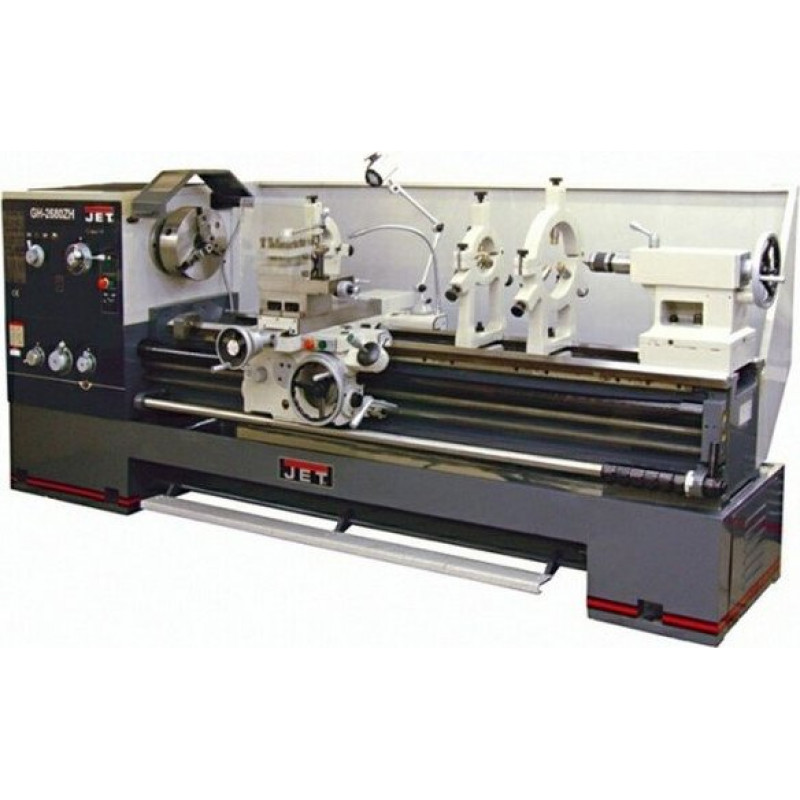

Токарно-винторезный станок JET GH-2660 ZH DRO RFS

Токарно-винторезный станок JET GH-2660 ZH DRO RFS: Промышленная мощь и прецизионная точность

Токарно-винторезный станок JET GH-2660 ZH DRO RFS – это высокопроизводительное и сверхточное оборудование, предназначенное для тяжелых и ответственных токарных работ в условиях крупного машиностроительного производства, инструментальных цехов, ремонтных предприятий и учебных центров. Эта модель относится к вершине линейки JET, сочетая в себе усиленную конструкцию, передовые технологии и интегрированную систему цифровой индикации (DRO) для максимальной точности. Индекс "RFS" указывает на наличие функции быстрого хода суппортов, что значительно повышает производительность и удобство работы.

Ключевые особенности JET GH-2660 ZH DRO RFS:

• Экстремальная производительность и универсальность:
  • Максимальный диаметр обточки над станиной составляет 660 мм (26 дюймов), что позволяет обрабатывать самые крупные и тяжелые детали.
  • Расстояние между центрами – 1500 мм (60 дюймов), идеально подходит для очень длинных заготовок.
  • Диаметр обточки над поперечным суппортом – 406 мм (16 дюймов).
  • Возможность обработки деталей диаметром до 960 мм (37-3/4 дюйма) при снятом мостике станины (GAP), при длине GAP-мостика 205 мм.
• Мощный главный привод и надежная коробка передач:
  • Оснащен мощным двигателем 7,5 кВт (10 л.с.), обеспечивающим колоссальный крутящий момент и стабильную работу при самых высоких нагрузках и глубоких резах.
  • 12 ступеней скорости вращения шпинделя в широком диапазоне от 20 до 1500 об/мин позволяют точно выбрать режим для любого материала и типа обработки.
  • Механизм привода шпинделя и коробка передач постоянно работают в масляной ванне, что гарантирует долгий срок службы и минимальный износ даже при интенсивной эксплуатации.
  • Все шестерни в передней бабке и коробке передач закалены, отшлифованы и отполированы для обеспечения бесшумной работы, высокой точности передачи и долговечности.
  • Электромагнитная муфта шпинделя обеспечивает быстрое и точное переключение вращения, а также функцию толчкового режима для удобства настройки.
• Прецизионная точность и максимальная жесткость конструкции:
  • Массивная литая станина из высококачественного серого чугуна: Обеспечивает исключительную жесткость, виброустойчивость и стабильность, что критически важно для достижения высокой точности обработки и превосходной чистоты поверхности на крупных деталях.
  • Закаленные и прецизионно отшлифованные направляющие станины: Выполнены в соответствии с самыми строгими стандартами (DIN 8605), гарантируя долговечность и сохранение геометрической точности на протяжении всего срока службы.
  • Система автоматической подачи смазки: Централизованная система подачи смазки направляющих и ходовых винтов поперечного и продольного суппортов обеспечивает минимальный износ и плавное перемещение.
  • Регулировка зазоров направляющих: Осуществляется при помощи клиновых планок, позволяя точно компенсировать износ и поддерживать заданные допуски.
  • Проходное отверстие шпинделя: 105 мм (4-1/8 дюйма), что позволяет обрабатывать крупногабаритные прутки.
  • Шпиндель с креплением D1-8 (DIN 55029) и конусом МК-7 установлен на высокоточных подшипниках, обеспечивая минимальное биение.
  • Регулируемая в поперечном направлении задняя бабка для точения конусов. Конус пиноли задней бабки МК-5, ход пиноли 230 мм.
• Интегрированная система цифровой индикации (DRO):
  • Установлены высокоточные цифровые линейки (УЦИ) по трем осям (X, Z, Z1), что обеспечивает точное позиционирование инструмента, минимизирует ошибки считывания и значительно ускоряет процесс обработки.
• Функция быстрого хода суппортов (RFS):
  • Наличие электропривода быстрого перемещения суппортов по продольной и поперечной осям значительно экономит время оператора при подготовке к обработке и переходе между этапами, повышая общую производительность станка.
• Расширенная функциональность для нарезания резьбы и подач:
  • Универсальная коробка подач: Позволяет нарезать широкий диапазон метрических (24 шага, 0,5 – 20 мм), дюймовых (61 шаг, 1-5/8 – 72 TPI), модульных (20 шагов, 0,25 – 10 MP) и питчевых (45 шагов, 3-1/4 – 96 DP) резьб без необходимости замены шестерен.
  • Широкий диапазон продольных (46 подач, 0,06 – 1,7 мм/об) и поперечных (36 подач, 0,03 – 0,85 мм/об) подач для достижения идеальной чистоты поверхности и оптимальной скорости обработки.
• Комплектация и безопасность:
  • Поставляется с необходимыми принадлежностями для немедленного начала работы.
  • Оснащен защитными кожухами, концевыми выключателями, аварийной кнопкой, обеспечивая максимальный уровень безопасности оператора в соответствии с промышленными стандартами.
  • Полноразмерный защитный кожух от брызг и мощная система подачи СОЖ для чистой и эффективной работы.
  • Съемный поддон для сбора стружки для удобства обслуживания.
  • Опорные подушки и выравниватели для надежной установки.

Применение JET GH-2660 ZH DRO RFS:

• Крупногабаритное и тяжелое точение в металлообрабатывающей промышленности.
• Изготовление и ремонт ответственных деталей в энергетике, судостроении, тяжелом машиностроении.
• Обработка заготовок из высокопрочных и труднообрабатываемых сплавов.
• Использование в научно-исследовательских центрах и на крупных предприятиях для выполнения сложных и прецизионных задач.

JET GH-2660 ZH DRO RFS – это вершина инженерной мысли в классе промышленных токарно-винторезных станков, предлагающая беспрецедентную мощь, точность и функциональность для самых требовательных производственных задач.
